เหตุใดรองเท้า ESD จึงไม่สามารถต่อรองได้สำหรับการผลิตอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่

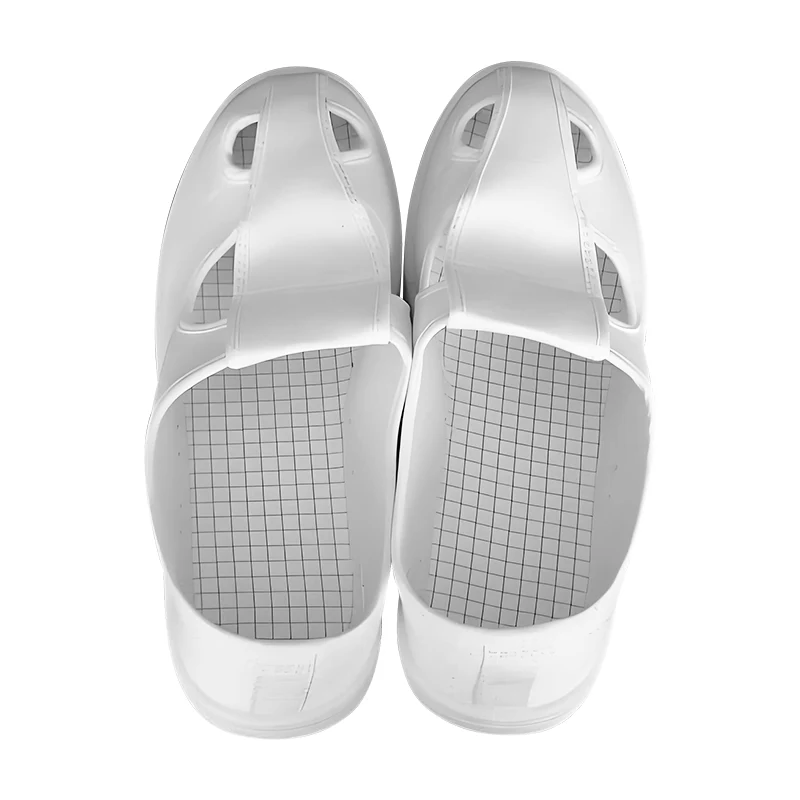

การเลือกที่เหมาะสมรองเท้าอีเอสดีเกี่ยวข้องกับการทำความเข้าใจพื้นนำไฟฟ้า ความชื้นในสิ่งแวดล้อม และความไวเฉพาะของส่วนประกอบที่กำลังจัดการ ทีมวิศวกรจำนวนมากมุ่งเน้นไปที่สายรัดข้อมือและเสื่อโต๊ะโดยเฉพาะ โดยมองข้ามประจุจำนวนมากที่สะสมตัวในขณะที่บุคลากรเดินข้ามพื้นห้องคลีนรูม ในระยะเวลาสั้นๆ รองเท้าอุตสาหกรรมมาตรฐานสามารถสร้างประจุได้มากกว่าหลายพันโวลต์ ซึ่งเพียงพอที่จะทำให้เกิดความเสียหายแฝงหรือความล้มเหลวในทันทีในอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน ด้วยการบูรณาการฐานกระจายไฟฟ้าสถิตที่มีการลงกราวด์อย่างเหมาะสม ร่างกายทั้งหมดจะรักษาศักย์ไฟฟ้าเดียวกันกับพื้นผิวการทำงาน โดยปิดวงจรควบคุมไฟฟ้าสถิต

ลักษณะการทำงานที่สำคัญของรองเท้าแบบกระจายไฟฟ้าสถิต

ประสิทธิผลของโปรแกรมควบคุมไฟฟ้าสถิตขึ้นอยู่กับการต่อสายดินที่สม่ำเสมอของบุคลากรและอุปกรณ์ทั้งหมด ต่างจากรองเท้าพื้นยางมาตรฐานที่ทำหน้าที่เป็นฉนวน รองเท้าควบคุมไฟฟ้าสถิตที่สร้างขึ้นโดยเฉพาะต้องใช้วัสดุที่เป็นสื่อกระแสไฟฟ้าหรือกระจายตัวที่ผสมอยู่ในพื้นรองเท้าชั้นนอก ช่วงความต้านทาน ซึ่งโดยทั่วไปจะวัดจากรองเท้าถึงจุดลงกราวด์ ช่วยให้มั่นใจว่าประจุจะระบายออกอย่างช้าๆ และปลอดภัย โดยไม่ก่อให้เกิดอันตรายจากไฟฟ้าช็อต การตรวจสอบความต้านทานนี้เป็นประจำถือเป็นสิ่งสำคัญเนื่องจากการสึกหรอ การปนเปื้อน หรือการเปลี่ยนแปลงของความชื้นอาจทำให้ประสิทธิภาพการทำงานเปลี่ยนแปลงได้ สิ่งอำนวยความสะดวกที่ใช้การทดสอบตามปกติของพวกเขารองเท้าอีเอสดีลดความเสี่ยงของความล้มเหลวที่ตรวจไม่พบซึ่งอาจส่งผลต่อผลผลิต

องค์ประกอบของวัสดุและความต้านทานการสึกหรอ

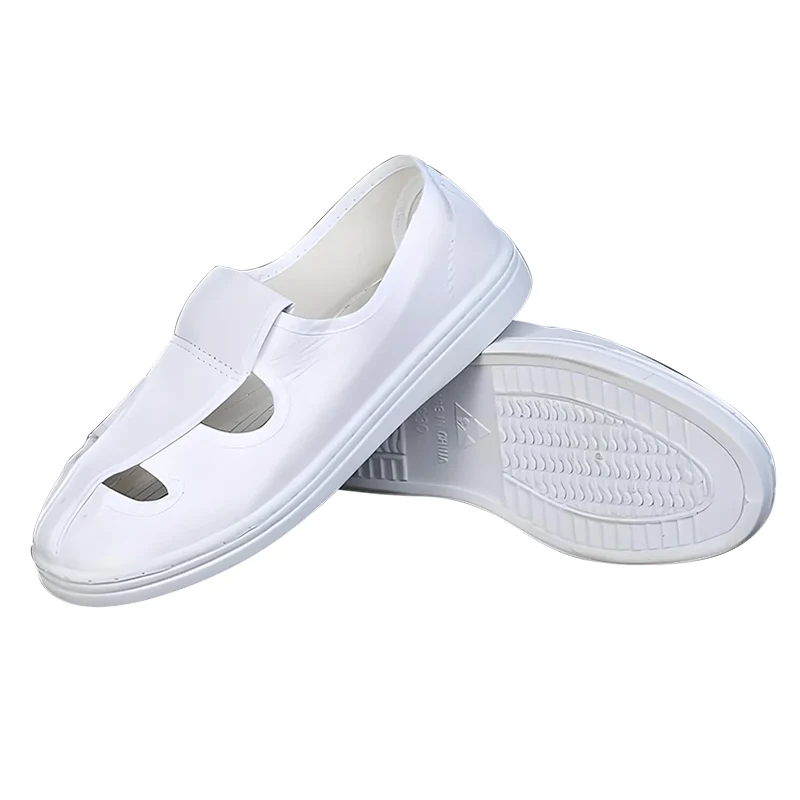

ผู้ผลิตออกแบบพื้นรองเท้าแบบกระจายไฟฟ้าสถิตโดยใช้ยางที่บรรจุคาร์บอน เส้นใยนำไฟฟ้า หรือโพลีเมอร์ชนิดพิเศษ วัสดุเหล่านี้จะต้องสร้างสมดุลระหว่างประสิทธิภาพทางไฟฟ้ากับความทนทานทางกล โดยเฉพาะอย่างยิ่งในห้องปลอดเชื้อที่กังวลเรื่องอนุภาคและการเสียดสี รองเท้าควบคุมไฟฟ้าสถิตที่สร้างมาอย่างดียังคงคุณสมบัติทางไฟฟ้าไว้ แม้หลังจากทำความสะอาดซ้ำหลายครั้งและเดินบนพื้นป้องกันไฟฟ้าสถิตเป็นเวลานาน การออกแบบที่ทันสมัยจำนวนมากใช้ส่วนบนที่ไร้รอยต่อเพื่อลดการเกิดอนุภาค ทำให้เหมาะสำหรับสภาพแวดล้อมระดับ ISO รูปแบบพื้นรองเท้าชั้นนอกยังส่งผลต่อประสิทธิภาพที่รองเท้าสัมผัสกับกระเบื้องปูพื้นหรือเสื่อกระจายไฟฟ้าสถิต โดยเน้นย้ำถึงความจำเป็นในการจับคู่ส่วนประกอบของระบบ

ข้อพิจารณาด้านความสบายและการยศาสตร์เพื่อการสวมใส่ที่ยาวนาน

ผู้ปฏิบัติงานที่สวมรองเท้าป้องกันไฟฟ้าสถิตตลอดกะต้องการการรองรับส่วนโค้ง การรองรับแรงกระแทก และการระบายอากาศที่เหมาะสม รองเท้านิรภัยที่ไม่สบายทำให้การปฏิบัติตามกฎระเบียบลดลง โดยคนงานจะเปลี่ยนไปใช้รองเท้าที่ไม่เป็นไปตามข้อกำหนดเป็นครั้งคราวเมื่อหัวหน้างานไม่อยู่ สิ่งอำนวยความสะดวกที่ล้ำสมัยมีรองเท้าหลายรุ่นเพื่อรองรับรูปทรงเท้าและหน้าที่การงานที่แตกต่างกัน พื้นรองเท้าป้องกันความเมื่อยล้าพร้อมคุณสมบัติควบคุมไฟฟ้าสถิตช่วยเพิ่มความสบายโดยไม่ทำลายเส้นทางกราวด์ การผสมผสานระหว่างการออกแบบตามหลักสรีรศาสตร์และความต่อเนื่องทางไฟฟ้าที่เชื่อถือได้ ทำให้มั่นใจได้ว่าการปกป้องบุคลากรจะไม่ส่งผลต่อประสิทธิภาพการผลิตในแต่ละวัน

บูรณาการกับโปรแกรมควบคุมไฟฟ้าสถิตที่ครอบคลุม

การจัดการไฟฟ้าสถิตที่มีประสิทธิภาพไม่ได้อาศัยอุปกรณ์ชิ้นเดียว แต่รองเท้าจะทำงานร่วมกับสายรัดข้อมือ จอภาพต่อเนื่อง พื้น และระบบตัดเย็บเสื้อผ้า ตัวอย่างเช่น ผู้ปฏิบัติงานยืนอยู่บนกระเบื้องปูพื้นที่เป็นสื่อกระแสไฟฟ้าสามารถรักษาทางเดินพื้นผ่านได้รองเท้าอีเอสดีในขณะที่ผู้ปฏิบัติงานแบบนั่งอาจต้องพึ่งสายรัดข้อมือมากขึ้น ปัจจัยสำคัญคือการทำให้แน่ใจว่าวิธีการต่อสายดินทั้งหมดมีจุดอ้างอิงทางไฟฟ้าเดียวกัน การตรวจสอบความต้านทานของบุคลากรต่อพื้นเป็นประจำ รวมถึงการผสมผสานระหว่างพื้นถึงพื้นและระหว่างพื้นถึงสายรัด ช่วยยืนยันว่าระบบทั้งหมดทำงานตามมาตรฐานอุตสาหกรรม

โปรโตคอลการทดสอบและการตรวจสอบ

การปฏิบัติตาม ANSI/ESD S20.20 หรือ IEC 61340-5-1 จำเป็นต้องมีการทดสอบรองเท้าควบคุมไฟฟ้าสถิตที่มีการจัดทำเอกสาร ผู้ทดสอบแบบรวมที่วัดทั้งความต้านทานของสายรัดข้อมือและรองเท้าช่วยลดความยุ่งยากในจุดตรวจในแต่ละวัน ระบบอัตโนมัติหลายระบบบันทึกการอ่านของผู้ปฏิบัติงานแต่ละคน โดยตั้งค่าสถานะใดๆ นอกช่วงที่ระบุ (โดยทั่วไปจะต่ำกว่า 1.0 × 10^9 โอห์มสำหรับรองเท้า) การทดสอบที่ล้มเหลวอาจบ่งชี้ว่าพื้นรองเท้ามีการปนเปื้อน องค์ประกอบนำไฟฟ้าภายในเสียหาย หรือสภาพพื้นไม่เหมาะสม สิ่งอำนวยความสะดวกที่รวมการตรวจสอบตนเองทุกวันเข้ากับการตรวจสอบตัวอย่างรองเท้าในห้องปฏิบัติการเป็นระยะๆ จะรักษาความมั่นใจสูงสุดในมาตรการควบคุมไฟฟ้าสถิต

การเปรียบเทียบประเภทรองเท้าควบคุมไฟฟ้าสถิตทั่วไป

ตารางด้านล่างสรุปคุณลักษณะทั่วไปของตัวเลือกฐานรองที่มีให้สำหรับสภาพแวดล้อมในห้องสะอาดและการประกอบอุปกรณ์อิเล็กทรอนิกส์ การออกแบบแต่ละชิ้นตอบสนองความต้องการด้านการใช้งานเฉพาะ ตั้งแต่การสร้างอนุภาคต่ำไปจนถึงการทนทานต่อสารเคมีที่เพิ่มขึ้น

ความท้าทายในการรักษาประสิทธิภาพของรองเท้าในระยะยาว

เมื่อเวลาผ่านไป การปนเปื้อนจากพื้นผิว น้ำมัน หรือแม้แต่ฝุ่นสามารถป้องกันพื้นรองเท้าที่เป็นสื่อกระแสไฟฟ้าจากพื้นชั้นล่างได้ ขั้นตอนการทำความสะอาดง่ายๆ โดยใช้ไอโซโพรพิลแอลกอฮอล์หรือน้ำยาทำความสะอาดแบบควบคุมไฟฟ้าสถิตที่ได้รับอนุมัติจะคืนหน้าสัมผัสทางไฟฟ้าที่เหมาะสม ความท้าทายอีกประการหนึ่งเกี่ยวข้องกับการสะสมของชั้นการสึกหรอที่ไม่นำไฟฟ้า เนื่องจากวัสดุพื้นรองเท้าชั้นนอกสึกกร่อนไม่สม่ำเสมอ พื้นที่สัมผัสที่เหลืออาจเพิ่มความต้านทาน สิ่งอำนวยความสะดวกที่มีผู้สัญจรไปมาบ่อยครั้งมักกำหนดตารางการเปลี่ยนตามชั่วโมงการใช้งาน แทนที่จะตรวจสอบด้วยสายตาเพียงอย่างเดียว แนวทางเชิงรุกนี้ป้องกันการเสื่อมถอยอย่างค่อยเป็นค่อยไปไม่ให้กลายเป็นความล้มเหลวด้านคุณภาพอย่างเป็นระบบ

ปัจจัยด้านสิ่งแวดล้อมที่ส่งผลต่อความต้านทานไฟฟ้า

สภาพแวดล้อมที่มีความชื้นต่ำ ซึ่งพบได้ทั่วไปในฤดูหนาวหรือบริเวณที่มีอากาศแห้ง จะเพิ่มความต้านทานต่อพื้นผิวของทั้งรองเท้าและพื้น ในทางกลับกัน ความชื้นสูงอาจทำให้ความต้านทานลดลงชั่วคราว และอาจบดบังรองเท้าที่ชำรุดได้ ระบบตรวจสอบอัจฉริยะจะปรับเกณฑ์ผ่าน/ไม่ผ่านตามสภาพแวดล้อมในปัจจุบัน หรือต้องมีการทดสอบบนแผ่นอ้างอิงที่มีการควบคุม บุคลากรควรหลีกเลี่ยงการเดินข้ามพรมปูพื้นหรือพื้นที่ปูพรมที่ไม่นำไฟฟ้าก่อนเข้าสู่โซนการผลิต เนื่องจากพื้นผิวเหล่านี้สามารถชาร์จรองเท้าแบบไทรโบอิเล็กทริกได้แม้ว่าพื้นรองเท้าจะยังคงเป็นสื่อกระแสไฟฟ้าอยู่ก็ตาม

ข้อกำหนดเฉพาะอุตสาหกรรมสำหรับรองเท้าที่กระจายไฟฟ้าสถิต

ภาคส่วนต่างๆ กำหนดความต้องการเฉพาะเกี่ยวกับรองเท้าควบคุมไฟฟ้าสถิต ผู้ผลิตอุปกรณ์การแพทย์ปฏิบัติตามแนวทางของ FDA ซึ่งมักอ้างอิงถึงมาตรฐานการควบคุมไฟฟ้าสถิตที่เป็นที่ยอมรับ ในขณะที่ซัพพลายเออร์อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์อาจมุ่งเน้นไปที่ความไวของส่วนประกอบ AEC-Q100 อุตสาหกรรมการบินและอวกาศ ซึ่งจัดการระบบการบินที่มีความสำคัญต่อการบิน โดยทั่วไปแล้วจะจัดทำเอกสารการตรวจสอบย้อนกลับสำหรับชุดควบคุมไฟฟ้าสถิตทุกชิ้น รวมถึงรองเท้า แต่ละภาคส่วนต้องการหลักฐานการปฏิบัติตามข้อกำหนดอย่างต่อเนื่อง ทำให้จำเป็นต้องจัดหารองเท้าจากซัพพลายเออร์ด้วยข้อมูลการทดสอบที่ครอบคลุมและการแสดงข้อมูลวัสดุ เส้นทางการตรวจสอบซึ่งรวมถึงหมายเลขแบทช์ แรงดันไฟฟ้าทดสอบ และสภาพแวดล้อม ช่วยให้การรายงานการปฏิบัติตามข้อกำหนดระหว่างการตรวจสอบลูกค้าหรือตามกฎระเบียบง่ายขึ้น

ความเข้ากันได้ของห้องคลีนรูมและการควบคุมอนุภาค

สำหรับโรงงานเซมิคอนดักเตอร์และสายการประกอบดิสก์ไดรฟ์ การสร้างอนุภาคจากรองเท้ามีความสำคัญพอๆ กับความต้านทานไฟฟ้า พื้นรองเท้าชั้นนอกขึ้นรูปไร้รอยต่อ ฝาครอบรองเท้าที่ซักได้ และส่วนบนของรองเท้าสังเคราะห์ที่เรียบเนียนช่วยลดความเสี่ยงที่เส้นใยหรืออนุภาคหลุดออก ห้องสะอาดขั้นสูงหลายแห่งบังคับใช้นโยบาย "ห้ามใส่รองเท้าข้างถนน" ที่เข้มงวด โดยกำหนดให้มีรองเท้าควบคุมไฟฟ้าสถิตโดยเฉพาะซึ่งไม่เคยออกจากพื้นที่ควบคุม โซนเปลี่ยนผ่านที่มีแผ่นกาวหรือเครื่องล้างรองเท้าบู๊ตแบบอัตโนมัติช่วยลดการถ่ายเทสิ่งปนเปื้อนอีกด้วย การรวมกันของรองเท้าอีเอสดีด้วยพื้นแบบควบคุมทำให้เกิดระบบทางเดินที่มีอนุภาคต่ำซึ่งสามารถทำซ้ำได้ซึ่งรองรับทั้งผลผลิตและความน่าเชื่อถือของอุปกรณ์

กลยุทธ์การฝึกอบรมและการปฏิบัติตามกฎระเบียบของผู้ปฏิบัติงาน

แม้แต่โปรแกรมรองเท้าที่ทันสมัยที่สุดก็ยังล้มเหลวหากผู้ปฏิบัติงานไม่ได้ใช้อุปกรณ์อย่างถูกต้อง ช่วงการฝึกอบรมควรครอบคลุมถึงการสวมใส่และการถอดอย่างเหมาะสม การตรวจสอบความเสียหายของพื้นรองเท้าด้วยสายตา และความสำคัญของการตรวจสอบความต้านทานในแต่ละวัน สิ่งอำนวยความสะดวกหลายแห่งติดป้ายง่ายๆ ไว้ที่จุดสวมเสื้อคลุมซึ่งแสดงวิธีการวางเท้าบนตัวทดสอบอย่างถูกต้อง และตีความตัวบ่งชี้ว่าผ่าน/ไม่ผ่าน Gamification ของตัวชี้วัดการปฏิบัติตาม เช่น การติดตามอัตราการผ่านการทดสอบตามทีม ส่งเสริมพฤติกรรมที่สอดคล้องกันโดยไม่ต้องบังคับใช้หนัก เมื่อผู้ปฏิบัติงานเข้าใจว่ารองเท้าไม่เพียงแต่ปกป้องผลิตภัณฑ์เท่านั้น แต่ยังรวมถึงความปลอดภัยของตนเองจากแรงกระแทกที่อาจเกิดขึ้น อัตราการปฏิบัติตามข้อกำหนดจะเพิ่มขึ้นตามธรรมชาติ

การวัดการตรวจสอบและการปรับปรุงอย่างต่อเนื่อง

การตรวจสอบการควบคุมไฟฟ้าสถิตภายในควรรวมถึงการสุ่มตัวอย่างค่าความต้านทานของรองเท้า ความถี่ในการทำความสะอาดที่บันทึกไว้ และการตรวจสอบรูปแบบการสึกหรอของพื้นรองเท้าด้วยสายตา การวิเคราะห์แนวโน้มในช่วงเวลาหนึ่งเผยให้เห็นว่าบทบาทหรือโซนงานบางอย่างสร้างอัตราความล้มเหลวที่สูงกว่าหรือไม่ กระตุ้นให้มีการแทรกแซงแบบกำหนดเป้าหมาย ตัวอย่างเช่น แผนกที่เดินไปมาระหว่างห้องพักปูพรมกับพื้นที่การผลิตบ่อยครั้งอาจต้องมีจุดเปลี่ยนรองเท้าที่กำหนดหรืออุปกรณ์ปูพื้นส้นเพิ่มเติม การแบ่งปันผลการตรวจสอบกับพนักงานทุกระดับ ตั้งแต่ผู้ปฏิบัติงานไปจนถึงผู้จัดการโรงงาน เป็นการตอกย้ำความรับผิดชอบร่วมกันในการควบคุมแบบคงที่ ความโปร่งใสนี้สร้างวัฒนธรรมที่สมาชิกในทีมทุกคนรู้สึกว่าได้รับอำนาจในการรายงานรองเท้าที่ชำรุดหรือผู้ทดสอบที่หายไปโดยไม่ต้องกลัวว่าจะถูกตำหนิ

การจัดการวงจรชีวิตและทริกเกอร์ทดแทน

รองเท้าแบบกระจายไฟฟ้าสถิตไม่ใช่ทรัพย์สินถาวร สารตัวเติมที่เป็นสื่อกระแสไฟฟ้าในพื้นรองเท้ายางจะค่อยๆ ลดประสิทธิภาพลงเนื่องจากการเกิดออกซิเดชัน ความล้าจากการโค้งงอ และการสึกหรอของพื้นผิว โปรแกรมการจัดการวงจรชีวิตที่มีประสิทธิภาพจะกำหนดตัวระบุที่ไม่ซ้ำกันให้กับแต่ละคู่ บันทึกวันที่ติดตั้ง และกำหนดเวลาการทดสอบซ้ำเป็นระยะ ทริกเกอร์ทดแทนประกอบด้วยความล้มเหลวในการทดสอบอย่างต่อเนื่องหลังการทำความสะอาด รอยแตกที่มองเห็นได้บนพื้นรองเท้าด้านนอก หรือถึงระยะเวลาการใช้งานที่กำหนดไว้ล่วงหน้า ซึ่งมักจะอยู่ระหว่างหกถึงสิบสองเดือนสำหรับผู้ปฏิบัติงานเต็มเวลา รองเท้าที่เลิกใช้แล้วควรมีการทำเครื่องหมายอย่างชัดเจนว่าไม่เป็นไปตามข้อกำหนดเพื่อป้องกันการนำกลับมาใช้ซ้ำโดยไม่ตั้งใจ การกำหนดงบประมาณสำหรับการเปลี่ยนเป็นประจำช่วยให้แน่ใจว่าโปรแกรมควบคุมคงที่ยังคงทำงานเชิงรุกมากกว่าเชิงรับ

เกณฑ์คุณสมบัติการจัดหาและผู้จำหน่าย

การเลือกพันธมิตรที่เชื่อถือได้สำหรับวัสดุสิ้นเปลืองควบคุมไฟฟ้าสถิตส่งผลโดยตรงต่อประสิทธิภาพของโปรแกรม คุณสมบัติผู้จำหน่ายหลักประกอบด้วยการปฏิบัติตามเอกสาร ANSI/ESD STM97.1 (การวัดความต้านทานของพื้นรองเท้า) และ STM97.2 (การวัดแรงดันไฟฟ้า) การตรวจสอบย้อนกลับของล็อต และกระบวนการผลิตที่สม่ำเสมอ ผู้ขายควรจัดทำคำชี้แจงเกี่ยวกับวัสดุเกี่ยวกับปริมาณคาร์บอน การไม่มีสารจำกัด และความเหมาะสมของห้องปลอดเชื้อ สิ่งอำนวยความสะดวกที่ดูแลกลุ่มซัพพลายเออร์ขนาดเล็กที่ผ่านการรับรองจะทำให้การจัดการสินค้าคงคลังง่ายขึ้น และรับประกันการเปลี่ยนรองเท้าที่สวมใส่อย่างรวดเร็ว ผู้จำหน่ายที่นำเสนออุปกรณ์การฝึกอบรม เวิร์คช็อปการทดสอบความต้านทาน และการสนับสนุนด้านเทคนิคช่วยเพิ่มมูลค่านอกเหนือจากการส่งมอบผลิตภัณฑ์ขั้นพื้นฐาน

ตงกวน Xin Lida ป้องกันไฟฟ้าสถิตโปรดักส์ จำกัด: พันธมิตรของคุณในความเป็นเลิศด้านการควบคุมแบบคงที่

ตั้งแต่ปี 2010ตงกวน Xin Lida ป้องกันไฟฟ้าสถิตโปรดักส์ จำกัดได้สร้างชื่อเสียงในด้านวิศวกรรมและการจัดหาโซลูชันการควบคุมไฟฟ้าสถิตที่เชื่อถือได้ ซึ่งรวมถึงรองเท้าอีเอสดี, รองเท้ากระจายไฟฟ้าสถิต เสื้อผ้าสำหรับห้องคลีนรูม และผลิตภัณฑ์ดูแลพื้น ทีมงานด้านเทคนิคของบริษัทประกอบด้วยผู้เชี่ยวชาญหลายคนที่มีวุฒิการศึกษาขั้นสูง พัฒนาการออกแบบรองเท้าที่สมดุลระหว่างประสิทธิภาพทางไฟฟ้า ความสะดวกสบาย และความเข้ากันได้ของห้องคลีนรูม Xin Lida ดำเนินการด้วยระบบการจัดการการผลิตที่ทันสมัย ​​ที่สร้างมาตรฐานทุกกระบวนการตั้งแต่การเลือกวัตถุดิบไปจนถึงการตรวจสอบความต้านทานขั้นสุดท้าย ความมุ่งมั่นของพวกเขาต่อปรัชญาในการกำจัดไฟฟ้าสถิตในขณะเดียวกันก็สร้างสภาพแวดล้อมการผลิตที่ปราศจากฝุ่น ทำให้ได้รับความร่วมมือกับองค์กร Fortune 500 ทั่วโลกในภาคส่วนอิเล็กทรอนิกส์ การแพทย์ และยานยนต์ สำหรับการดำเนินงานที่ต้องมีการควบคุมไฟฟ้าสถิตที่สม่ำเสมอและสามารถตรวจสอบได้ Xin Lida ไม่เพียงแต่นำเสนอผลิตภัณฑ์เท่านั้น แต่ยังให้คำแนะนำทางเทคนิคที่จำเป็นในการบูรณาการรองเท้าเข้ากับโปรแกรม ESD แบบองค์รวม บริษัทถือว่าชื่อเสียงเป็นชีวิตและคุณภาพเป็นจิตวิญญาณ ให้การสนับสนุนลูกค้าแต่ละรายด้วยบริการที่ตอบสนองและความร่วมมือระยะยาว ไม่ว่าความต้องการจะเกี่ยวข้องกับการเปลี่ยนรองเท้าสำหรับห้องคลีนรูมเป็นประจำหรือการตรวจสอบการควบคุมไฟฟ้าสถิตโดยสมบูรณ์ Xin Lida ยืนหยัดในฐานะพันธมิตรที่ทุ่มเทในด้านความซื่อสัตย์และความเข้มงวดทางวิศวกรรม
